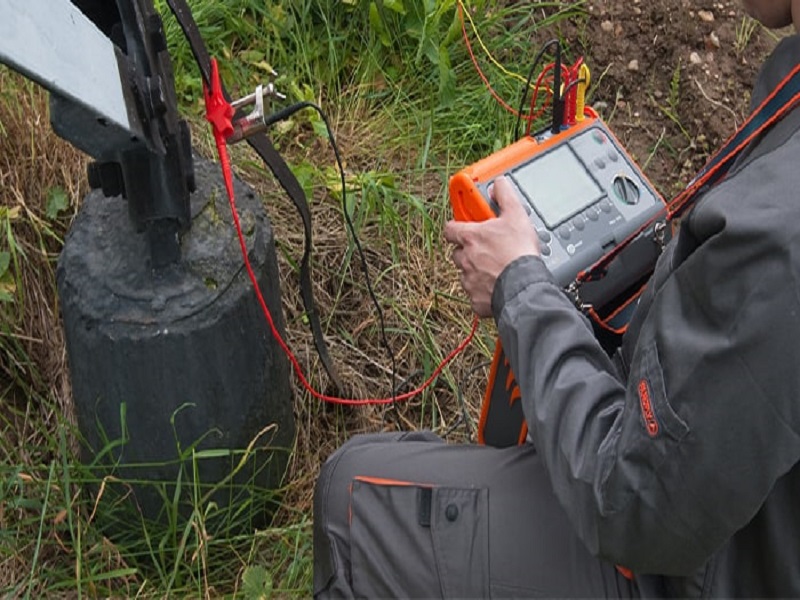

ارت سنج چیست و چه کاربردهایی دارد؟
مقدمه
در دنیای امروز که ارتباطات الکترونیکی و شبکههای فیبر نوری نقش حیاتی در انتقال اطلاعات دارند، ایمنی الکتریکی و کنترل نشتی جریان اهمیت فوقالعادهای پیدا کرده است. تجهیزات مخابراتی، سرورهای حساس، مراکز اطلاعات و حتی زیرساختهای فیبر نوری همگی در معرض خطرات ناشی از ولتاژهای ناخواسته، رعد و برق یا نوسانات زمین قرار دارند. در چنین شرایطی، داشتن یک سیستم ارتینگ استاندارد و بررسی مداوم سلامت آن امری ضروری است. در این میان، دستگاه ارت سنج به عنوان یکی از مهمترین ابزارهای اندازهگیری در حوزه ایمنی الکتریکی، وظیفه دارد مقاومت زمین را با دقت بالا اندازهگیری کند تا اطمینان حاصل شود که مسیر تخلیه جریانهای اضافی کاملاً ایمن و مؤثر است. ما در ادامه این مقاله قص داریم به بررسی اینکه ارت سنج چیست و چه کاربردهایی دارد، بپردازیم. پس برای کسب اطلاعات بیشتر با ما همراه شوید.

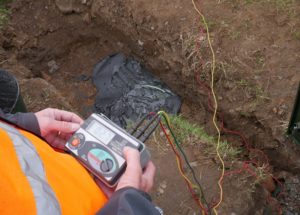

تعریف ارت سنج و اهمیت استفاده از آن
ارت سنج (Earth Tester) دستگاهی است که برای اندازهگیری مقاومت الکتریکی سیستم ارت یا همان اتصال زمین به کار میرود. این دستگاه با استفاده از روشهای مختلف، میزان مقاومت بین الکترود زمین و زمین مرجع را مشخص میکند. هرچه مقاومت زمین پایینتر باشد، سیستم ارتینگ از عملکرد بهتری برخوردار است و ایمنی تجهیزات الکتریکی و مخابراتی بیشتر خواهد بود. در واقع، عملکرد ارت سنج به گونهای است که جریان مشخصی را بین دو نقطه از زمین اعمال کرده و سپس ولتاژ بین آن دو نقطه را اندازهگیری میکند. حاصل تقسیم ولتاژ بر جریان، مقدار مقاومت زمین را نشان میدهد. این روش علمی، دقیق و قابل اطمینان بوده و در تمامی پروژههای الکتریکی و مخابراتی مورد استفاده قرار میگیرد.
اهمیت استفاده از ارت سنج در حوزه فیبر نوری
در پروژههای نصب و راهاندازی شبکههای فیبر نوری، تجهیزات الکترونیکی حساسی مانند ODF، رکهای مخابراتی، سوئیچها و دستگاههای فیوژن اسپلایسر مورد استفاده قرار میگیرند. این تجهیزات به شدت نسبت به نوسانات الکتریکی حساس هستند و کوچکترین جریان نشتی میتواند موجب آسیب، سوختگی یا از کار افتادن آنها شود. به همین دلیل، داشتن یک سیستم ارتینگ استاندارد در محل نصب تجهیزات و اندازهگیری دقیق مقاومت زمین با ارت سنج از الزامات اولیه پروژه است. ارت سنج کمک میکند تا اطمینان حاصل شود که مسیر تخلیه جریانهای اضافی و الکترواستاتیکی کاملاً ایمن است و خطری متوجه دستگاهها و نیروی انسانی نیست. در بسیاری از پروژههای فیبر نوری، مخصوصاً در مراکز مخابراتی و ایستگاههای بینراهی، از ارت سنج به عنوان بخشی از فرآیند تحویل پروژه استفاده میشود تا صحت عملکرد سیستم ارتینگ تأیید گردد.
کاربردهای اصلی ارت سنج چیست؟
کاربرد دستگاه ارت سنج بسیار گسترده است و در صنایع مختلف از جمله برق، مخابرات، ساختمان، نفت و گاز و زیرساختهای فناوری اطلاعات مورد استفاده قرار میگیرد. در ادامه، به مهمترین کاربردهای آن اشاره میکنیم.
۱. اندازهگیری مقاومت سیستم ارتینگ: اصلیترین و مهمترین وظیفه ارت سنج، اندازهگیری مقاومت زمین در سیستمهای حفاظتی است. این اندازهگیری نشان میدهد که آیا مسیر تخلیه جریانهای خطرناک به درستی طراحی شده است یا خیر. در صورت بالا بودن مقاومت، ارتینگ باید بازبینی و اصلاح شود.
۲. بررسی سلامت سیستم حفاظتی در پروژههای فیبر نوری: در پروژههای نصب و نگهداری فیبر نوری، ارت سنج برای اطمینان از عملکرد صحیح ارت رکها و تجهیزات ODF مورد استفاده قرار میگیرد. بسیاری از تجهیزات فیبر نوری دارای بدنه فلزی هستند که در صورت نبود اتصال زمین مناسب، میتوانند خطر برق گرفتگی یا آسیب به فیبرها را افزایش دهند.
۳. بررسی و بازرسی دورهای تأسیسات الکتریکی: در ساختمانهای هوشمند، نیروگاهها و مراکز اطلاعات، ارت سنج به صورت دورهای مورد استفاده قرار میگیرد تا اطمینان حاصل شود که سیستم ارتینگ همچنان در شرایط استاندارد است. این بازرسیها مانع از بروز خطرات ناشی از فرسودگی یا تخریب الکترود زمین میشود.
۴. کنترل کیفیت و تأیید نهایی پروژههای صنعتی: قبل از تحویل هر پروژه الکتریکی یا مخابراتی، مهندسان تست نهایی را با ارت سنج انجام میدهند تا کیفیت اجرای سیستم ارتینگ مورد تأیید قرار گیرد. در صورتی که مقدار مقاومت زمین بیش از حد مجاز باشد، پروژه قابل تحویل نیست.

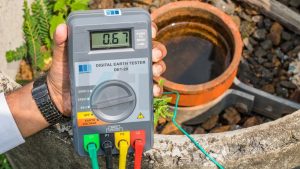

نحوه عملکرد و استفاده از ارت سنج به چه صورت است؟
ارت سنجها باتوجه به نوع و تکنولوژی ساخت، ممکن است با روشهای مختلفی کار کنند. اما اصل عملکرد آنها مبتنی بر قانون اهم است.
مقاومت = ولتاژ / جریان
دستگاه مقدار مشخصی جریان الکتریکی را بین دو یا سه الکترود تزریق کرده و سپس اختلاف پتانسیل بین آنها را اندازهگیری میکند. در نهایت، دستگاه مقدار مقاومت زمین را به صورت عددی نمایش میدهد. مدلهای جدید ارت سنج دیجیتال دارای سیستمهای فیلتر نویز و جبران سازی خودکار هستند تا حتی در محیطهایی با تداخلات زیاد، نتایج دقیق و پایدار ارائه دهند. این ویژگی به ویژه در محیطهای صنعتی یا مخابراتی که تجهیزات زیادی فعال هستند، اهمیت بالایی دارد.

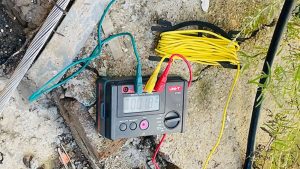

نحوه استفاده از ارت سنج
استفاده از ارت سنج نیازمند رعایت اصولی خاص است تا نتایج دقیق و قابل استناد حاصل شود. مراحل کلی کار به شرح زیر است.
- انتخاب محل مناسب: محل تست باید از منابع نویز و تداخل دور باشد.
- فروبردن الکترودها در زمین: دو یا سه میله فلزی در فواصل مشخص (معمولاً ۵ تا ۱۰ متر) در خاک فرو میروند.
- اتصال کابلها: سیمهای مخصوص بین دستگاه و الکترودها متصل میشوند.
- اجرای تست: دستگاه جریان مشخصی اعمال کرده و نتیجه مقاومت زمین را نمایش میدهد.
- تحلیل نتیجه: مقدار مقاومت کمتر از ۲ اهم برای سیستمهای حساس مانند فیبر نوری ایدهآل است.
در مدلهای کلمپی، تنها کافی است فک دستگاه را دور سیم ارت قرار دهید تا دستگاه بدون نیاز به حفر زمین، مقاومت را اندازهگیری کند.
انواع ارت سنج
۱. ارت سنج آنالوگ: این نوع ارت سنجها از قدیمیترین مدلها هستند و با عقربه و صفحه مدرج کار میکنند. اگرچه دقت آنها نسبت به مدلهای دیجیتال کمتر است، اما همچنان در پروژههای کوچک یا آموزشی مورد استفاده قرار میگیرند. ویژگی اصلی آنها سادگی، مقاومت بالا و هزینه پایین است.
۲. ارت سنج دیجیتال: این مدلها به صورت الکترونیکی عمل کرده و نتایج اندازهگیری را با دقت بسیار بالا روی نمایشگر دیجیتال نشان میدهند. برخی مدلهای پیشرفته حتی قابلیت ذخیره سازی داده، اتصال به رایانه و تحلیل گزارش را نیز دارند. در پروژههای فیبر نوری معمولاً از همین مدل استفاده میشود، چون دقت بالا و سرعت عملکرد زیادی دارد.
۳. ارت سنج کلمپی (Clamp Type): در این نوع ارت سنجها نیازی به فروبردن الکترود در زمین نیست. تنها با بستن فک دستگاه به دور سیم ارت، مقاومت زمین به صورت القایی اندازهگیری میشود. این روش مخصوص مکانهایی است که دسترسی به نقاط زمین دشوار است یا امکان قطع سیستم وجود ندارد.
۴. ارت سنج سه سیمه و چهار سیمه: این نوع ارت سنجها برای اندازهگیری دقیقتر طراحی شدهاند. ارت سنج سه سیمه برای تست استاندارد زمین و ارت سنج چهار سیمه برای تستهای دقیق آزمایشگاهی یا پروژههای حیاتی مانند مراکز داده و زیرساختهای فیبر نوری به کار میرود.
اجزای اصلی دستگاه ارت سنج
ارت سنج معمولاً از اجزای زیر تشکیل میشود.
- واحد اندازهگیری و پردازش: بخش اصلی دستگاه که محاسبات ولتاژ و جریان را انجام داده و مقدار مقاومت زمین را نمایش میدهد.
- الکترودها (میخهای زمین): برای تزریق جریان و اندازهگیری اختلاف پتانسیل در زمین استفاده میشوند.
- کابلهای رابط: برای اتصال الکترودها به دستگاه و انتقال جریان.
- نمایشگر: در مدلهای دیجیتال، نمایشگر LCD یا LED جهت نمایش عدد مقاومت، وضعیت باتری و خطاها استفاده میشود.
- باتری داخلی: برای تأمین انرژی مورد نیاز دستگاه در محلهایی که دسترسی به برق وجود ندارد.
چرا اندازهگیری مقاومت زمین اهمیت دارد؟
مقاومت بالای زمین میتواند باعث بروز مشکلات جدی در سیستمهای الکتریکی و مخابراتی شود. در صورت نبود تخلیه مناسب، ولتاژهای ناخواسته در بدنه تجهیزات جمع میشوند و خطر برق گرفتگی، آتشسوزی یا خرابی دستگاهها را افزایش میدهند. اندازهگیری منظم و دقیق مقاومت زمین با ارت سنج باعث میشود مشکلات احتمالی زودتر شناسایی و رفع شوند، قبل از آنکه خسارتهای سنگین به بار آید. در پروژههای فیبر نوری، این اهمیت دوچندان است زیرا دستگاههایی مانند فیوژن اسپلایسر، پاورمتر، OTDR و رکهای فلزی بسیار حساساند و با کوچکترین خطای ارتینگ ممکن است دچار آسیب دائمی شوند.
چه کسانی از ارت سنج استفاده میکنند؟
دستگاه ارت سنج ابزار تخصصی است، اما گروههای مختلفی از متخصصان در صنایع گوناگون به آن نیاز دارند، از جمله:
- تکنسینهای فیبر نوری و مخابرات: برای تست سیستم ارت در محل نصب رکها، سرورها و تجهیزات نوری.
- برق کاران صنعتی: برای بررسی ایمنی زمین در تابلوهای برق و سیستمهای قدرت.
- کارشناسان ایمنی برق و حفاظت: برای ارزیابی خطرات ناشی از نشتی جریان و حفاظت از نیروی انسانی.
- مهندسان ساختمانی: برای اطمینان از وجود ارت استاندارد در پروژههای بزرگ ساختمانی و برجها.
- تعمیرکاران تجهیزات الکترونیکی و شبکه: جهت بررسی عملکرد صحیح سیستم ارت دستگاهها.
ویژگیهای یک ارت سنج خوب
- دقت بالا در اندازهگیری (Accuracy): دقت در محدوده میلیاهم برای پروژههای حساس.
- قابلیت فیلتر نویز: برای استفاده در محیطهایی با تداخل الکترومغناطیسی بالا.
- حافظه داخلی و پورت ارتباطی: برای ذخیره و انتقال نتایج تست.
- نمایشگر خوانا: صفحه دیجیتال با نور پس زمینه برای محیطهای کم نور.
- بدنه مقاوم و ضدضربه: مناسب برای پروژههای میدانی.
- تأییدیههای استاندارد بینالمللی (IEC, ISO): جهت اطمینان از صحت عملکرد دستگاه.
مزایای استفاده از ارت سنج در پروژههای فیبر نوری
استفاده از ارت سنج در پروژههای فیبر نوری تنها یک کار فنی نیست، بلکه یک سرمایهگذاری برای پایداری سیستم و امنیت تجهیزات محسوب میشود. از مهمترین مزایای آن میتوان به موارد زیر اشاره کرد.
- افزایش ایمنی تجهیزات نوری و رکها
- جلوگیری از نوسانات ولتاژ و تخریب دستگاهها
- افزایش عمر مفید تجهیزات فیبر نوری
- کاهش خطر برقگرفتگی و حوادث الکتریکی
- کسب تأییدیه ایمنی برای تحویل پروژهها
- نکات مهم در نگهداری و کالیبراسیون ارت سنج
برای اینکه ارت سنج همیشه نتایج دقیقی ارائه دهد، باید به صورت دورهای کالیبره و نگهداری شود. این دستگاه به مرور زمان ممکن است تحت تأثیر شرایط محیطی یا استفاده مکرر از دقت خود بکاهد.
بهترین روش، ارسال دستگاه به مراکز مجاز جهت کالیبراسیون سالیانه است. همچنین باید از تماس مستقیم با رطوبت، گرد و غبار یا ضربه جلوگیری کرد. کابلها و الکترودها نیز باید به طور منظم بررسی شوند تا از سلامت اتصالات اطمینان حاصل شود.
خرید دستگاه ارت سنج از مجموعه تخخصی ایران فلوک آسمان قشم
برای خرید یک دستگاه ارت سنج دقیق و استاندارد، باید به فروشگاههایی مراجعه کنید که تخصص کافی در زمینه تجهیزات تست و اندازهگیری فیبر نوری و الکتریکی دارند. مجموعه ایران فلوک آسمان قشم یکی از مراکز معتبر در زمینه فروش تجهیزات فیبر نوری، ابزارهای تست و اندازهگیری از جمله انواع ارت سنج دیجیتال، کلمپی و سه سیمه است. این مجموعه با ارائه مشاوره تخصصی، به شما کمک میکند تا متناسب با نیاز پروژه خود، بهترین مدل ارت سنج را انتخاب کنید.
سخن آخر
ارت سنج ابزاری حیاتی برای سنجش سلامت سیستم ارتینگ و تضمین ایمنی تجهیزات الکتریکی و مخابراتی است. در حوزه فیبر نوری، اهمیت این دستگاه دوچندان میشود زیرا کوچکترین خطای الکتریکی میتواند منجر به خسارتهای سنگین شود. با استفاده از ارت سنج دقیق و استاندارد، میتوان از ایمنی کامل تجهیزات، کارکنان و شبکههای مخابراتی اطمینان حاصل کرد. این دستگاه نه تنها ابزار اندازهگیری، بلکه وسیلهای برای پیشگیری از خطرات و افزایش پایداری سیستمهای ارتباطی است. اگر قصد دارید پروژهای ایمن و استاندارد در حوزه فیبر نوری اجرا کنید، خرید و استفاده از ارت سنج حرفهای از مجموعههای معتبر مانند ایران ترایبِر یکی از اولین و ضروریترین گامها خواهد بود.
